泵站遠程監控管理系統解決方案
部署泵站遠程監控云平臺，實現用戶通過PC/手機等設備通過互聯網訪問；泵站現場安裝泵站遠程測控終端、攝像機等設備。數據傳輸通過租用專線或使用網絡無線通信。
污水泵站遠程監控系統主要由監控中心、泵站庫監控云平臺、泵站遠程測控終端、計量測量及攝像設備組成。
1、監控中心：可以查看到每個泵站的所有監控數據及重要位置的視頻圖像；
2、通訊平臺：一般分為有線通訊與無線通訊兩種。
有線通信：每個泵站與云平臺之間租用光纖通信，管理處、監控中心、通過有線無線訪問互聯網云平臺數據；
無線通信：每個泵站與云平臺之間通過GPRS 無線網絡通信，管理處、監控中心、通過有線無線訪問互聯網云平臺數據；
3、泵站遠程測控終端：安裝在排水泵站現場，直接監測現場的各種數據并發送至泵站遠程監控云平臺。
4、計量測量及攝像設備：此部分包含現場的水位測量設備、流量計、攝像頭、云臺等設備；

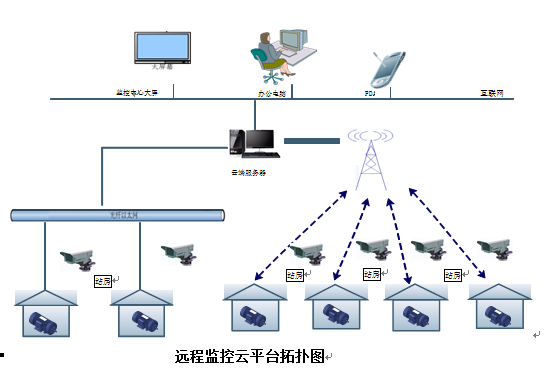

系統架構及拓?fù)?/p>

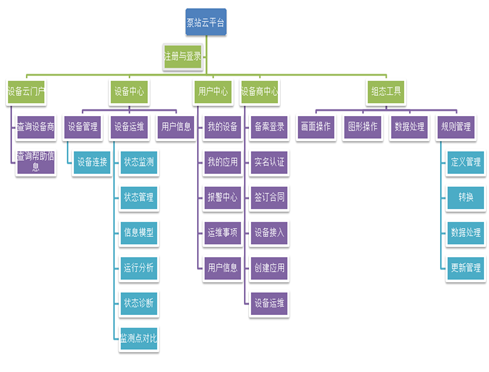

遠程監控云平臺功能架構
系統功能
（1）采集功能
l 采集泵站水泵運行的總電壓、總電流、電能；
l 采集每臺水泵的各相運行電流；
l 采集每臺水泵的啟停狀態；
l 采集每臺水泵的故障狀態；
l 采集變頻器的故障狀態；
l 采集水池液位；
l 采集出水流量；
l 采集變頻器的頻率；
（2）顯示功能
l 顯示泵站水泵運行的總電壓、總電流、電能；
l 顯示每臺水泵的單相運行電流；
l 顯示每臺水泵的啟停狀態；
l 顯示每臺水泵的故障狀態；
l 顯示變頻器的故障狀態；
l 顯示進出水壓力值；
l 顯示水箱液位；
l 顯示出水水質；
l 顯示出水流量；
l 顯示變頻器的頻率；
（3）設置功能
測控終端內可設置進出水壓力、電流、電壓等監測數據的上下限報警值。
（4）報警功能
l 當進水或者出水壓力超限時，測控終端立即將報警信息上報到云平臺并以撥號或短信形式通知相關負責人。
l 當泵站內水泵電源出現故障時（如過電壓、過電流、欠電壓、欠電流、缺相），測控終端立即將報警信息上報云平臺并以撥號或短信形式通知相關負責人；
l 當變頻器出現保護、當單泵出現保護狀態時，測控終端立即將報警信息上報到云平臺并以撥號或短信形式通知相關負責人；
（5）無線遠傳功能
測控終端內放入一張手機卡，手機卡登錄網絡，通過GPRS將泵站內的數據無線發送到中心。
（6）遠程控制功能
l 支持監控中心遠程控制水泵機組的啟停。
l 支持監控中心遠程控制進水電動閥門的開閉。
l 支持監控中心可以遠程控制地面排水泵的啟停。
(7)遠程維護功能
終端的工作參數支持遠程設置、修改，方便用戶遠程維護終端設備。
